포커스 파일롯 FP-5는 두가지 타입의 차트 패턴이 있다. 측정물 표면 조직에 따라 패턴을 선택한다
공구 현미경용 액세서리

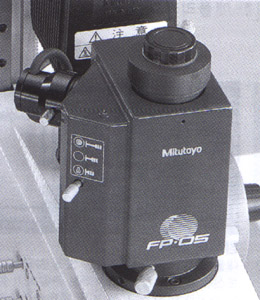

포커스 파일롯 FP-05
이 시스템을 MF 시리즈 공구 현미경의 카메라 마운트에
설치하고 측정물 표면에 포커싱 차트를 투시하면
높은 정밀도 및 반복성으로 초점을 감지할 수 있다
두가지 타입의 차트 패턴이 있다. 측정물 표면 조직에
따라 패턴을 선택한다
차트 밝기는 조정 가능하다
CCD 카메라 (C - 마운트 어댑터 포함)를 사용하면
모니터에서 광시야 관찰이 가능하다
사양
주문 번호
100V AC
110V AC
120V AC
220V AC
240V AC
375-055
375-055C
375-055A
375-055D
375-055E
375-065*
375-065C*
375-065A*
375-065D*
375-065E*
적용 현미경
MF/MF-A 모델
MF-UN/MF-UA 모델
비율
0.5X
카메라 어댑터
C-마운트(제공)
CCD 카메라
2/3 인치(선택
사양)
치수(W×D×H)
90×178.5×78.3mm(램프 하우스
유니트)
무게
1.8kg
가격(원)
5,354,320
*공장 세트 옵션
스테이지 마이크로미터
사양
주문번호
375-056
측정 범위
1mm
최소 눈금
0.01mm
정도 (20℃)
(1+L)㎛, L=측정 길이(mm)
치수(W×H)
76×26mm
무게
16g
가격(원)
235,290
파이버 분기 조명 유니트
파이버 분기 조명 유니트는 측정물을 동시에 조명하기
위해 2개의 광원을 제공한다
사양
주문 번호
100V AC
110V AC
120V AC
220V AC
240V AC
176-343
176-343C
176-343A
176-343D
176-343E
176-344
176-344C
176-344A
176-344D
176-344E
적용 현미경
MF/MF-A/MF-UA 모델
TM 모델, MSM 모델
케이블 길이
1800mm
600mm
광원
할로겐 전구(12V, 100W)
치수(W×D×H)
235×76×120mm
235×76×120mm
무게
2.5kg
2kg
가격(원)
1,444,320
1,251,650
컬러 필터(ND2 : 12AAB251, ND8 : 12AAB252, GIF:
12BAA583, LB80 : 12BAA584)도 구입 가능
파이버 옵팅 링 라이트 조명 유니트
파이버 옵팅 링 라이트 조명 유니트를 사용하면
측정물을 선명하게 비추어서 표면에 분산되는것을
방지 할 수 있다
사양
주문 번호
100V AC
110V AC
120V AC
220V AC
240V AC
176-366
176-366C
176-366A
176-366D
176-366E
적용 현미경
MF 모델*, TM 모델
광원
할로겐 전구(12V, 100W)
파이버 길이
1000mm
치수(W×D×H)
235×76×120mm
무게
2kg
가격(원)
1,698,340
* 20X, 50X, 100X 대물렌즈 사용 시 사용 불가
컬러 필터(ND2 : 12AAB251, ND8 : 12AAB252, GIF: 12BAA583, LB80 :
12BAA584)도 구입 가능
