미쓰토요의 378 시리즈는 세계에서 가장 긴 작동 거리 및 무한 경통 시스템을 갖추고 있다.
대물 렌즈
378 시리즈
미쯔토요의 378 시리즈는 세계에서 가장 긴 작동 거리
및 무한 경통 시스템을 갖추고 있다.
이 대물렌즈를 사용하면 고배율에서 다양한 관찰이
가능하며 평면 색수차의 독립 보정이 가능하다
특징
작동거리가 긴 타입의 대물렌즈로서 렌즈 표면과
측정물 표면사이에서 넓은 공간을 제공하므로
계단식의 투영 형태를 갖는 관찰하기 어려운 측정물의
관찰이 가능하다
금속 플랜 아로크로매틱(M Play Apo) 대물 렌즈는 우수한
광학 시스템이다. 이 대물렌즈는 시야 전체에 걸쳐
평평하며 색상의 차이가 거의 없는 무색수차 이미지를
제공하므로 모든 타입의 현미경에서 사용 가능하다
근 적외선 복사, 근 자외선 복사 및 자외선 복사, 또는
다양한 두께의 LCD 글래스용 보정 기능이 있는 특수
설계 대물 렌즈도 공급 가능하다
대물 렌즈의 마운팅 스크류 나사는 JIS B-7141-1988을
준수하도록 설계되었다
사양

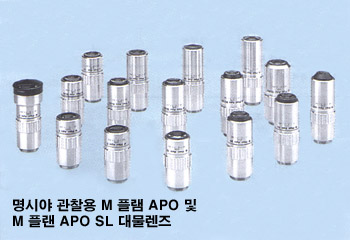

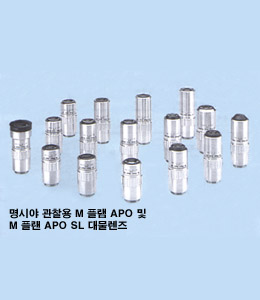

명시야 관찰용 M플랜 Apo
주문 번호
배율
개구수
(N.A)
작동거리(W.D)
초점거리
(f)
분해능
(R)
초점 길이(D.F)
시야
무게
￠24mm
대안렌즈
1/2" CCD
카메라
378-800
1X
0.025
11.0mm
200mm
11.0㎛
440㎛
￠24mm
4.8×6.4mm
300g
378-801
2X
0.055
34.0mm
100mm
5.0㎛
91㎛
￠12mm
2.4×3.2mm
220g
378-802-2
5X
0.14
34.0mm
40mm
2.0㎛
14.0㎛
￠4.8mm
0.96×1.28mm
230g
378-803-2
10X
0.28
33.5mm
20mm
1.0㎛
3.5㎛
￠2.4mm
0.48×0.64mm
230g
378-804-2
20X
0.42
20.0mm
10mm
0.7㎛
1.6㎛
￠1.2mm
0.24×0.32mm
270g
378-805-2
50X
0.55
13.0mm
4mm
0.5㎛
0.9㎛
￠0.48mm
0.10×0.13mm
290g
378-806-2
100X
0.70
6.0mm
2mm
0.4㎛
0.6㎛
￠0.24mm
0.05×0.06mm
320g
주 : 1X대물렌즈 사용 시 편광 유니트(378-074)
필요
명시야 관찰용 M플랜 Apo SL
주문 번호
배율
개구수
(N.A)
작동거리(W.D)
초점거리
(f)
분해능
(R)
초점 길이(D.F)
시야
무게
￠24mm
대안렌즈
1/2" CCD
카메라
378-810-3
20X
0.28
30.5mm
10mm
1.0㎛
3.5㎛
￠1.2mm
0.24×0.32mm
240g
378-811-3
50X
0.42
20.5mm
4mm
0.7㎛
1.6㎛
￠0.48mm
0.10×0.13mm
275g
378-812-3
80X
0.50
15.0mm
2.5mm
0.6㎛
1.1㎛
￠0.3mm
0.06×0.08mm
280g
378-813
100X
0.55
13.0mm
2mm
0.5㎛
0.9㎛
￠0.24mm
0.05×0.06mm
290g
378-816
200X
0.62
13.0mm
1mm
0.4㎛
0.7㎛
￠0.12mm
0.25×0.03mm
4900g
주 : 이 대물렌즈들은 초장 작동 거리를
제공한다 명시야 관찰용 M플랜 Apo HR
주문 번호
배율
개구수
(N.A)
작동거리(W.D)
초점거리
(f)
분해능
(R)
초점 길이(D.F)
시야
무게
￠24mm
대안렌즈
1/2" CCD
카메라
378-788
10X
0.42
15mm
20mm
0.8㎛
1.55㎛
￠1.2mm
0.24×0.32mm
460g
378-814
50X
0.75
5.2mm
4mm
0.4㎛
0.48㎛
￠0.48mm
0.10×0.13mm
330g
378-815
100X
0.90
1.3mm
2mm
0.3㎛
0.34㎛
￠0.24mm
0.05×0.06mm
410g
주 : 이 대물렌즈들은 초장 작동 거리를
제공한다 글래스 두께 (t=3.5mm)보정 명시야 관찰용 G플랜 Apo
주문 번호
배율
개구수
(N.A)
작동거리(W.D)
초점거리
(f)
분해능
(R)
초점 길이(D.F)
시야
무게
￠24mm
대안렌즈
1/2" CCD
카메라
378-847
20X
0.28
29.42mm*
10mm
1.0㎛
3.5㎛
￠1.2mm
0.24×0.32mm
270g
378-818-3
50X
0.50
13.89mm*
4mm
0.6㎛
1.1㎛
￠0.48mm
0.10×0.13mm
320g
* 기 중
주 : LCD 플랜 Apo 시리즈는 LCD 글래스(두께 : 3.5mm를
통하여 측정물을 관찰할 수 있도록 설계되었다)
코드
제품명(규격)
가격
378-801
LENS
FOR FINESCOPE
(2X)
720,400원
378-802-2
LENS
FOR FINESCOPE
(5X)
581,200원
378-803-2
LENS
FOR FINESCOPE
(10X)
709,900원
378-804-2
LENS
FOR FINESCOPE
(20X)
1,611,200원
378-805-2
LENS
FOR FINESCOPE
(50X)
2,175,000원
378-806-2
LENS
FOR FINESCOPE
(100X)
2,540,400원
378-810-2
LENS
FOR FINESCOPE
(20X)
1,687,800원
378-811-3
LENS
FOR FINESCOPE
(50X)
2,244,600원
378-812-2
LENS
FOR FINESCOPE
(80X)
2,227,200원
378-813
LENS
FOR FINESCOPE
(100X)
2,679,600원
378-814
LENS
FOR FINESCOPE
(50X)
3,549,600원
378-815
LENS
FOR FINESCOPE
(100X)
4,036,800원
378-816
LENS
FOR FINESCOPE
(200X)
7,029,600원
378-817
LENS
FOR FINESCOPE
(20x)
4,193,400원
378-818
LENS
FOR FINESCOPE
(50x)
4,193,400원
378-819
LENS
FOR FINESCOPE
(100x)
4,611,000원
378-823
LENS
FOR FINESCOPE
(10x)
821,300원
378-824-1
LENS
FOR FINESCOPE
(20x)
1,827,000원
378-825-5
LENS
FOR FINESCOPE
(50x)
2,871,000원
378-826
LENS
FOR FINESCOPE
(100x)
3,584,400원
378-831
LENS
FOR FINESCOPE
(2x)
774,300원
378-832
LENS
FOR FINESCOPE
709,900원
378-833
LENS
FOR FINESCOPE
838,700원
378-834
LENS
FOR FINESCOPE
1,948,800원
378-835
LENS
FOR FINESCOPE
2,592,600원
378-838
LENS
FOR FINESCOPE
(50x)
13,415,400원
