KRG701  CO2 및 온도 측정기 사용자 매뉴얼

KRG701은 정밀한 휴대용 CO2 측정기 이며 CO2 농도 측정 뿐만 아니라 주변 온도의 측정도 가능하다. 비분산 적외선 기술 (NDIR) 을 이용하므로 서 장기간 측정 시에 안정성을 높인 제품이다.

사양:

 내장 데이터로거는 매30분 간격으로 24시간동안 48 개의 CO2 와 온도 데이터를 저장.

 최대/최소 모드 는 장비가 전원이 공급된 이후의 CO2 최대치와 최소치를 기억하여 기록한다..

 경보 모드는 1000 PPM에서 경보를 울려주며, ASHRAE 기준. 경보는 중단 시킬 수 있다f.

 공장설정 (RCFS) 모드 는 CO2 장비가 교정되거나 변경되거나 손상이 되었을 때 제조 공장의 default 설정으로 돌리는 모드임.

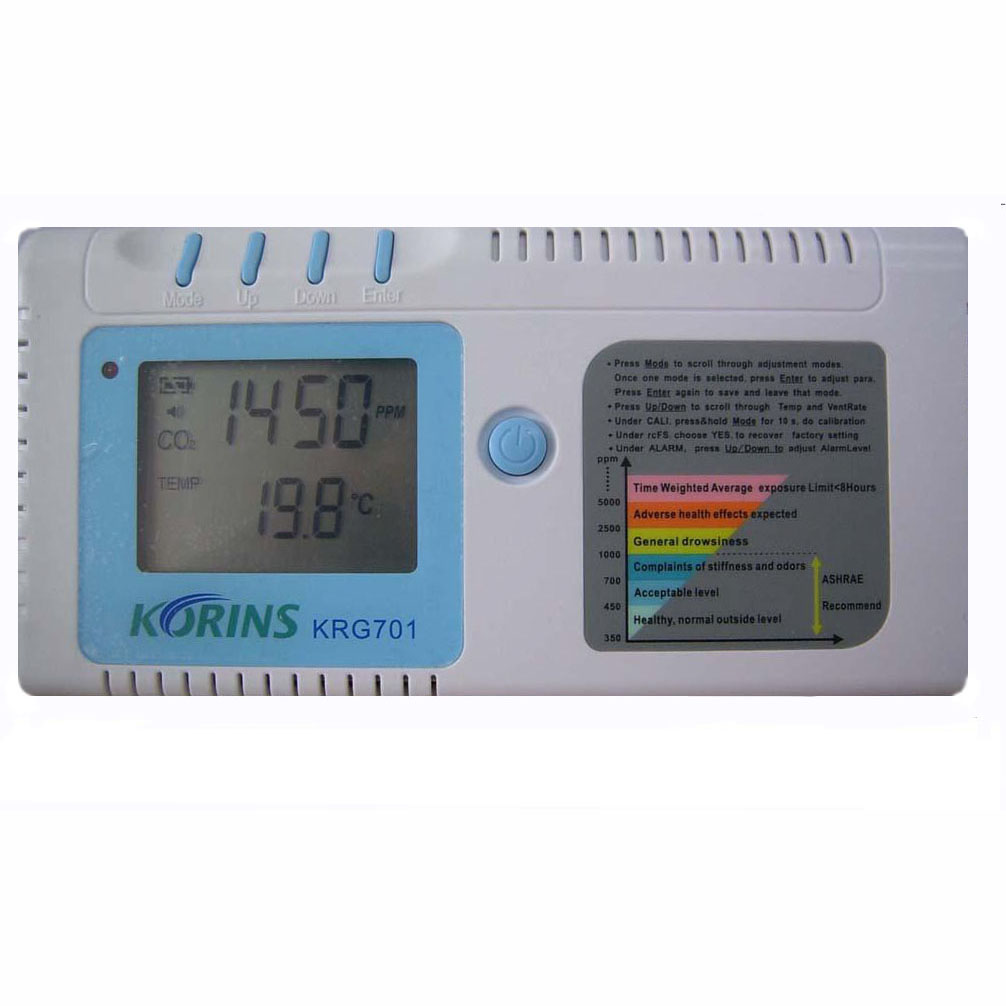

(표시 모양 및 모드)

모드 기능

여기에 여러 가지 모드가 있으며 각각의 모드로 설정 파라미터의 조정이 가능하다. 이 모드들은 고도 모드, 경보 모드, 외기 모드, 교정 모드, 데이터로거 모드, 최대.최소 모드, 공장기본 설정 모드 가 순차적으로 있다.

사양 (고급 형)

측정 방식 - NDIR

측정 표시 - LCD

     CO2  및 온도 각각 표시.

        배기율 (Ventilation Rates) 의 계산 및 표시 기능

샘플 수집 방법 – 확산식 또는 순환식 (50 ~200 ml/min)

■ 성능 - CO2

■ 성능 – 온도

■ 출력

OC: 리레이 출력 Normally Low,100mA max. @ 24 VDC. 경보 설정치 조정 가능, 공장 설정은 1000ppm, hysteresis 는 50ppm

One RJ-45 Connector digital 출력.

■ 전원 공급

Two power supply types

Battery type: Alkaline, AA* 4 (80 hours)

External: 6 VDC from external AC/DC adapter which is included in package(Use specified AC adapter only)

Power Requirement

160 mA Peak, 15 mA average from 6V

■ 일반 조작 조건

Operating Temperature: 32-122°F (0-50°C) 0-95% RH, non-condensing

Storage Temperature: -4 to 140°F (-20 to 60°C)

■    규격：24.3×81.1×165 mm (0.96×3.19×6.50 inch)

무게 (배터리 포함)：273.6 grams(9.65 oz)

■LCD 에러 메시지

The device incorporates visual diagnostic messages as follows:
