| 선명한 대형 LCD 상의 대형 문자 디스플레이, 휴대형으로 필요에 따라 어디서든 쉽게 측정 가능 |

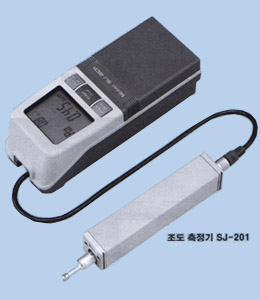

조도 측정기 SJ-201 P/M
178 시리즈
휴대용 표면 조도 측정기
특징
■
선명한 대형 LCD 상의 대형 문자
디스플레이
■ 휴대형으로
필요에 따라 어디서든 쉽게 측정 가능
■ 검출기/드라이브
유니트를 디스플레이 유니트에서 분리할 수 있
어 측정이 어려운 측정물도 쉽게 측정
가능
■ 350㎛(-200㎛ - + 150㎛)의
넓은 측정 범위
■ ISO, DIN, ANSI, JIS등 국제
표준에 부합하는 조도 파라메터
■ 기본적인 Ra, Rq, Rz, Ry
파라메터를 포함한 19가지 분석 파라
메터 제공
■ 커스터마이즈
기능으로 불필요한 파라메터의 숨기기 가능
■ 원하는 파라메터에
대한 GO/NG 판정
■ 간단한 게인 조정에
대한 자동 교정 |
■ 자동 절전
기능을 통한 에너지 절약
■ 전원이 꺼진 후에도
메모리에 10개의 측정 데이터 저장
■ SPC 작동용 데이터
출력 가능
■ RS-232C 인터페이스를
통해 컴퓨터 또는 기타 외부
장치로 데이터 전송 가능
■ 2가지 파워 시스템(AC
어댑터/내장 재충전 배터리)
■ 전용 후대 케이스로
안전한 휴대 가능
■ 저밀 조도 시편 제공
■ 선택 사양 프린터(178-420)로
측정 데이터 인쇄 가능
|
 |
사양
조도 측정기 SJ-201P/M
| 모델번호 |
SJ-201P |
SJ-201M |
| 주문번호 100V AC |
178-930K |
178-920K |
― |
― |
| 100V
AC |
178-930A |
178-920A |
― |
― |
| 100V
AC |
178-930D |
178-920D |
178-920K |
178-930D |
| 100V
AC |
178-930E |
178-920E |
― |
― |
| 검출기 측정력 |
0,75mN |
4mN |
0.75mN |
4mN |
| 평가 길이 |
12.5mm |
| 측정 범위 |
350㎛(-200㎛에서 + 150㎛) |
드라이브/검출기
유니트 |
검출기: 178-395/178-390*
스타일러스: 다이아몬드(팁 반경: 2mm/5mm*)
검출 방식: 차동 인덕턴스 |
| 평가
프로파일 |
P,R,DIN4776
프로파일 |
P,
R, 모티프 |
| 평가 파라메터 |
Ra, Ry, Rz, Rt, Rp,
Rq, Rv, Sm, S, Pc,
Rλz, mr, dc, Rpk,
Rvk, Rk, Mr1,Mr2,Lo
, R, AR, Rx, A1, A2,
Vo(커스터마이즈 가능)
|
Ra, Ry, Rz, Rt,
Ro,
Rq, Sm, S, Pc, Rλz,
mr, R, Ar, Rx(커스터 |
| 조도
규격 |
JIS, DIN,
ISO, ANSI |
| 디지털 필터 |
2CR-75%, 2CR-75% PC,
가우시안-50% |
| 컷오프 길이 **c |
0.25,
0.8, 2.5mm |
| **c |
2.5,
8㎛ |
| 샘플링 길이(L) |
0.25, 0.8, 2.5mm |
| 샘플링 스팬 수** |
×1, ×3,
×5, ×L** |
| 디스플레이 |
LCD |
| 데이터 출력 |
RS-232C
인터페이스/SPC 데이터 출력 |
| 전원 |
AC 어댑터/베터리(재충전
가능) |
| 치수(W×D×H) |
156.5×62×52mm |
| 무게 |
290g |
* 4mN 측정력 모델
** 0.3mm - 12.5mm 범위에서 평가 길이를 임의로 지정
가능
|
|
 |
선택사양
액세서리
| 주문번호 |
설명 |
| 178-395 |
표준 검출기 |
| 178-390 |
저 측정력 타입 검출기 |
| 178-391 |
연성 재질 측정용 검출기 |
| 178-392 |
소형 홀 검출기(**4.5mm 또는
이상) |
| 178-393 |
소형 홀 검출기(**2.8mm 또는
이상) |
| 178-394 |
디프 그루브 검출기 |
| 12AAA208 |
RS-232C 연결 케이블 |
| 12AAA216 |
지지 세트(쌍) |
| 12AAA217 |
평면용 노스피스 |
| 12AAA218 |
원토용 노스피스 |
| 12AAA219 |
평면 어댑터 |
| 12AAA220 |
마그네틱 스탠드 어댑터(3/8"
직경 스템) |
| 12AAA221 |
마그네틱 스탠드 어댑터(**8mm
스템) |
| 12AAA222 |
하이트 게이지 어댑터 |
| 12AAA210 |
연장 로드(50mm) |
| 178-033 |
셋팅 어터치먼트: V 타입 |
| 178-034 |
셋팅 어터치먼트: 슬라이드
타입 |
| 178-035 |
셋팅 어터치먼트: 내경 타입 |
| 178-420* |
프린터(연결 케이블 포함) |
| 12AAA243 |
프린터 용지(20롤) |
| 178-241-2* |
SJ-301 용 디스플레이 유니트 |
| 936937 |
SPC 케이블(1m) |
| 965014 |
SPC 케이블(2m) |
* : 120V는 A, 110V는 C, 230V는
E를 추가하고, 100V는 문자를 추가하지 않는다. |
|
| |
|
|
 | |
 |
|
 |
|
